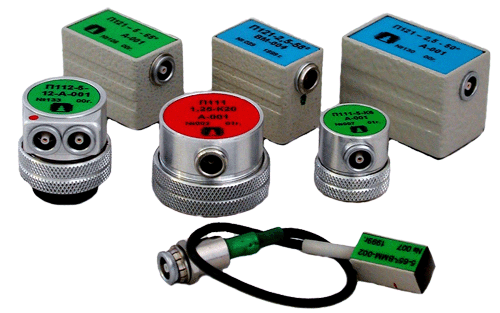

Преобразователи для дефектоскопов: ключевой элемент неразрушающего контроля

Что такое преобразователи для дефектоскопов?

Преобразователи для дефектоскопов — это устройства, которые преобразуют электрическую энергию в ультразвуковые волны (передатчики) и ультразвуковые волны обратно в электрические сигналы (приемники). Они являются ключевым компонентом ультразвуковых дефектоскопов, используемых для обнаружения дефектов в материалах.

Принцип работы преобразователей для дефектоскопов

Преобразователь состоит из пьезоэлектрического элемента (например, керамической пластины), который деформируется под действием электрического поля, генерируя ультразвуковые волны. При обратном процессе, когда ультразвуковые волны воздействуют на пьезоэлектрический элемент, он генерирует электрический сигнал, который обрабатывается дефектоскопом.

Типы преобразователей дефектоскопов

1. Пьезоэлектрические преобразователи:
• Самые распространенные, используют пьезоэлектрический эффект для преобразования энергии.
• Подходят для большинства приложений ультразвукового контроля.
2. Магнитострикционные преобразователи:
• Используют магнитострикционный эффект для генерации ультразвуковых волн.
• Эффективны при работе с высокими температурами и агрессивными средами.
3. Эмульсионные преобразователи:
• Содержат жидкость, которая улучшает контакт между преобразователем и поверхностью материала.
• Идеальны для контроля неровных поверхностей.
4. Многоэлементные преобразователи:
• Состоят из нескольких пьезоэлектрических элементов, что позволяет формировать ультразвуковой луч с управляемой фокусировкой.
• Используются в фазированных решетках для повышения точности.

Преимущества преобразователей

1. Высокая чувствительность:
   обеспечивают точное обнаружение дефектов даже малого размера.
2. Широкий частотный диапазон:
   позволяют работать с различными материалами и типами дефектов.
3. Компактностьность и портативность:
   многие модели компактны и легки, что облегчает их использование в полевых условиях.
4. Долговечность:
   современные преобразователи имеют длительный срок службы и устойчивы к износу.

Области применения преобразователей

• Авиационная промышленность: контроль деталей двигателей, фюзеляжа и шасси.
• Автомобилестроение: проверка деталей двигателей, трансмиссий и кузовных элементов.
• Энергетика: инспекция сварных швов, труб и компонентов энергетических установок.
• Строительство: контроль качества бетона, металла и других строительных материалов.
• Металлургия: обнаружение дефектов в металлах перед дальнейшей обработкой.

Как выбрать преобразователь для дефектоскопа?

1. Частотный диапазон:
   выберите преобразователь с подходящим частотным диапазоном в зависимости от материала и типа дефектов.
2. Чувствительность:
   убедитесь, что преобразователь обеспечивает требуемую чувствительность для обнаружения дефектов.
3. Совместимость:
   проверьте совместимость преобразователя с вашим дефектоскопом.
4. Условия эксплуатации:
   выберите преобразователь, устойчивый к температуре, влажности и другим факторам среды.
5. Стоимость:
   сравните цены и функциональные возможности различных моделей, чтобы выбрать оптимальное решение.

Заключение

Преобразователи для дефектоскопов — это критически важный компонент, обеспечивающий точность и надежность ультразвукового контроля. Выбирая правильный преобразователь, вы инвестируете в качество и безопасность вашей продукции.

Обеспечьте безупречный контроль качества — выберите преобразователь для вашего дефектоскопа!
